후면환기를 갖춘 하부구조물

아연–티타늄으로만든지붕덮개의품질과사용기간은첫째, 전반적으로지붕구조의설계및실행에따라달라지고둘째, 아연–티타늄시스템자체에따라달라진다. 지붕을단열하는경우, 후면환기를통합하는시스템은네드징크로만든지붕을위해네드징크B.V가권장하는유일한방법이다. 지붕이제대로건설되면, 내부에서응축수에의해야기되는아연지붕재료의부식이사실상거의제거된다.

구조적 관점에서보면, 아연–티타늄으로 덮인 지붕의 디자인은 본질적으로 외관의 그것과 동일하다. 따라서, 본 기술정보에서는 각도가3 °에서 90 °사이인 지붕만을 다루었다. 각도가3°이하인 평평하거나 거의 평평한 지붕은, 가능하면 아연– 티타늄으로 덮어서는 안되며 지붕창과 캐노피지붕 등 지붕의 표면적이 15 m2이하인 경우는 예외로한다.

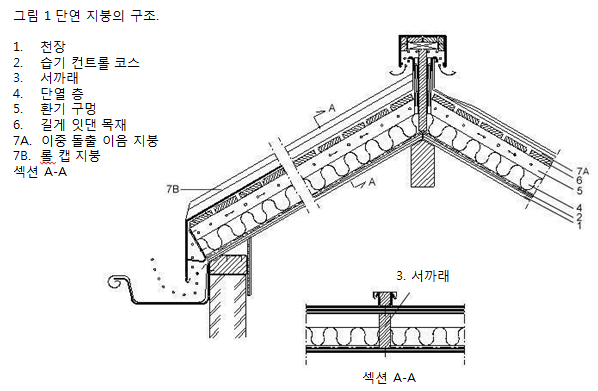

건축원리는그림1에나와있다.
구성요소들은내부시작부분에서식별된다:

1.    천정–모든유형,단열재를 지원하거나 단열재가 부착되어 있어야 한다

2.    금속또는플라스틱막으로만들어진수분컨트롤코스.

3.    지지서까래–일반적으로나무로만들어짐.

4.    서까래사이의단열슬라브, 매트또는폼. 이에대해요구되는건설방식이다르긴하지만서까래아래배치하는것이좋다.
단열층의두께는사용되는재료 및필요한단열정도에따라달라진다.

5.    환기구멍: 두께는지붕각도에따라달라진다(표참조).

6.    길게잇댄목재: 아연-티타늄을사용하는경우, 가장선호되는목재유형은대패질하지않은22mm 두께의목재이다.보드사이에5mm 간격이있어야한다.지붕물매가 45°를초과하는경우하부구조는최대10 cm간격의판자로구성되어야한다.
아연과의접촉을방지하기위해못의대가리를구멍에묻히게박아야한다.못을아연도금하면더욱이상적이다.

7.    이와 같은유형의지붕건축에선택되는네트징크.
주요옵션은롤캡시스템, 돌출이음시스템, 패널시스템(대각선마무리) 및네드징크시스템이다.



응축수는어떻게형성되는가

설계측면

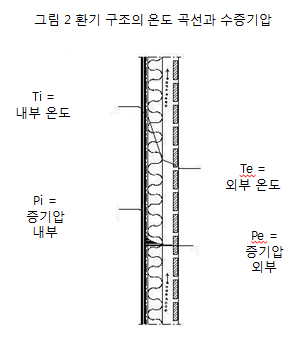

그림2 환기구조의온도곡선과수증기압

지붕은건물의물리적측면뿐만아니라기계적힘에의해서도압력을받는다.여기에는영하20°C 와영상80°C 사이를오르내리는온도및내부와외부의대기습도차이가포함된다.내부온도(Ti)가외부온도(Te)보다높은일반적인상황에서, 보통내부의대기습도가외부의대기습도보다더크다(그림2 참조).

증기압의차이(Pi – Pe)로인해증기가지붕구조를통해내부에서외부로이동한다.지붕이제대로건축되지않으면, 응결이나서리가상대적으로차가운아연 – 티타늄의내부에형성된다.

손상 및방지

과도한응결은여러가지면에서해로울수있다.예를들어, 과도한 응결은 부식의 결과로 내부의 아연-티타늄을 손상시키거나 지지구조물의 여러부분에 수분손상을 야기할 수 있다(부식, 목재의부패, 곰팡이).

내부에서지붕을밀폐하는것은전혀해결책이될수없다: 이방법은실제로실행될수없으며, 건물내수분조절이라는점에서도바람직하지않다.
증기를바람직한방향으로이동시키고손상의위험을피하기위해서는, 다음의두가지주요단계를수행해야한다:

1.    단열재내부에습기제어코스를설치하시오

2.    단열재외부측면에빈공간을포함시켜외부공기가순환되도록하시오.

A.    확산층

다음과같은이유로이층이필요하다:

1.    충분하지만 과하지 않은 공기가 통하게하고 건물에서 과도한 증기를 제거하기위해(예, 거주자가만들어내는증기).투습을방지하고최소10의값을갖는(확산저항(?) x 두께(s) ) 소재를선택할것을권장한다.

2.    구조물의외풍을방지하고실내공기가환기구멍으로직접유입되는것을방지하기위해.. 구멍은외부공기와직접접촉하는데이는불쾌한기류가균열이나틈을통해구조물안과밖으로드나들수 있다는 것을의미한다.

확산층이모든경우에필요한것은아니다. 예를들어, 환기구멍아래구조물이이미10보다큰증기제어값을갖는경우확산층은필요하지않다.그러나 이러한 경우, 환기구와 공기구멍은 표에 주어진값과 일치해야하며 보호장치를 제공하여 환기격차와 실내공기공간사이의 균열을 밀봉해야 한다.

B.    환기구멍

환기구멍은외관이나지붕의가장낮은지점과가장높은지점에서환기창을통해외부의공기에개방되어야한다.공기는주요장애물없이구멍사이를자유롭게드나들수있어야한다.간격 및구멍에필요한치수는다음표에자세히설명되어있다:

표

각도

환기의최소폭

지붕표면적m²당환기구멍의(상하) 최소단면

3° – 20°

> 20°
 90°

80 mm

50 mm

20 mm

40 cm²
30 cm²
20 cm²





실행

위에주어진조언은대부분의건물계획에서준수되고있다.지붕및외관에관한세부사항은이러한영역들이어떻게건설되어야하는지보여준다.그러나경험한바에의하면건설프로젝트의많은세부사항들이숙고를거듭한끝에도출된결론이아니며상당부분현장의숙련공들에게맡겨지는경향이있다. 이러한경우, 종종다음과같은일이발생한다: 지붕과외관사이, 지붕창, 현관과지붕의다른부분사이에이음부를건설하는동안특정지점에서환기구멍이너무작게만들어지거나- 완전히밀봉되어버린다.

따라서프로젝트전반에걸쳐지붕공사와외관피복세부사항에관해위에서설명한원칙을엄격하게준수할것을강력히권장한다. 이것이야말로요구되는후면환기를구조물에통합시킬수있는유일한방법이다.
