네드징크NTZ®로 만들어진 지붕홈통 및 빗물수직홈통 설치

나무상자에 지붕홈통과 브래킷에 의해 지지되는 지붕홈통의 설치로 구분된다.

이러한여러가지다른방식의설치는별도로논의될것이다.

브래킷에 의해 지지되는 지붕홈통

홈통브래킷

사양

사용하게될용융홈통브래킷은1462EN을 충족해야 하며 제조업체의 사양에 따라 설치될 홈통타입에 적합해야 한다. 부착방식과마찬가지로, 홈통버팀대의형태는지붕홈통에의해결정된다.

조정

표준 및 비표준홈통브래킷의 형태는 벽널, 필요한 기울기, 지붕의 각도 및 설치할 홈통의 위치에 맞게 조정되어야 한다 (뒷면높이가 전면높이보다 높아야 한다).

홈통의기울기

배출구피스방향의기울기는홈통길이m당최소2 mm가되어야한다.

부착

홈통브래킷은적어도2개의아연도금 또는 스테인리스스틸나사를이용하여벽널에부착되어야한다. 홈통브래킷사이의 거리는 중심에서 중심까지 최대660 mm가되어야한다. (EN 612에따른아연두께와비드20 mm)

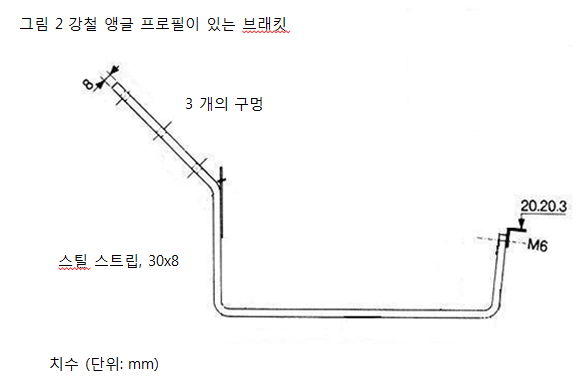

배출구피스의방향으로기울기를확보하기위해브래킷은스레드아래배치된다. 그림1에서보듯이브래킷은비드를부착하기위해비드에맞는리프와또는리프없이제공되거나, 그림2에서보듯이비드에맞는용융아연도금강앵글프로필과함께제공된다. 유럽에서 몇가지 다른 부착기술을 발견할 수 있다. 용융아연도금강또는스테인리스스틸클립을이용하여뒷높이에부착한다. 아연도금강앵글프로필은홈통브래킷과동일한표준을충족해야한다.

지붕홈통및부속물

사양

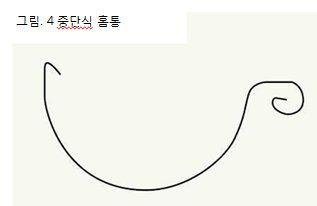

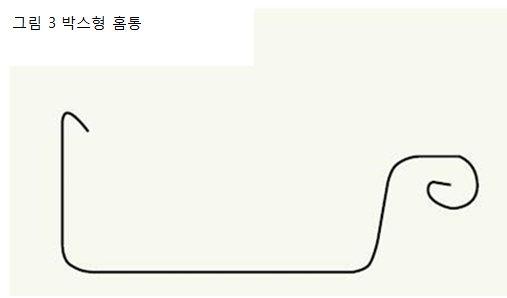

네드징크NTZ®로 만들어진 지붕홈통은 EN 612을 충족해야 한다. 최소 재료두께는 홈통의 종류 및 홈통의 개발너비에 따라0.65 mm, 0.70 mm 또는0.80 mm중 하나가 된다. 표준길이는 나라별 풍습 및 홈통의 종류에 따라 2, 3, 4에서6m까지 다양하다. 홈통은 다음의 두가지 중요한 유형으로 구분될 수 있다: 그림 4의 중단식홈통과 그림3의 박스형홈통. 비표준조립식홈통은 도면에 따라 주문하거나 네드징크NTZ®시트재료를 이용하여 금속작업자에 의해 제작될수있다. 비표준조립식 홈통역시 EN 612를 충족해야 한다.

부속물

부속물은 다음과 같다: 좌우끝편, 좌우팽창슬리브, 분리슬라이드와 배출구피스는 도매상에 의해 공급되거나 네드징크NTZ®이용하여 금속작업자에 의해 제작될 수 있다.

지붕홈통의 전처리

홈통부품은가급적작업장에서전처리되어야한다, 즉:

·         홈통부품을 알맞은 길이로 만드시오

·         연귀를 만드시오(될 수 있으면 납땜으로)

·         엔드피스, 팽창슬리브 및 배출구피스를 납땜하시오.

예시를 보려면 그림6,7,8을 참고하시오.

브래킷으로지지되는지붕홈통설치

홈통부품은슬로프에(저에서고)대해가급적왼쪽에서오른쪽으로설치해야한다.구조적조건으로인해이러한설치가어려울수있다. 다른설치방향을선택할때낮은쪽에서높은쪽으로설치하는것이왼쪽에서오른쪽으로설치하는것보다더욱중요하다(배수중복!). 홈통의결합을용이하게하기위해비드의한쪽에서로케이팅엣지나피티드엣지가개방된채설치될수있다. 비드에서시작하는홈통부품은최소10 mm가겹친채로함께결합된다. 같은회전운동을하며, 비드가있는홈통부품은브래킷의강앵글프로필또는리프위로정확한 위치에 배치된다.

이제브래킷의 후면높이에 클립은 물위로 구부러져 홈통이 계속해서 수축과 팽창을 반복하는 방식으로 후면의 높이를 체크한다.  (홈통의사용수명에악영향을줄수있으므로같은 목적을 위해 못을 사용해서는 안된다!). 이제홈통의오버랩부분을납땜할수있다. 10mm의 최소오버랩과 최소10mm의납땜을 통한 흐름에 주의하시오.

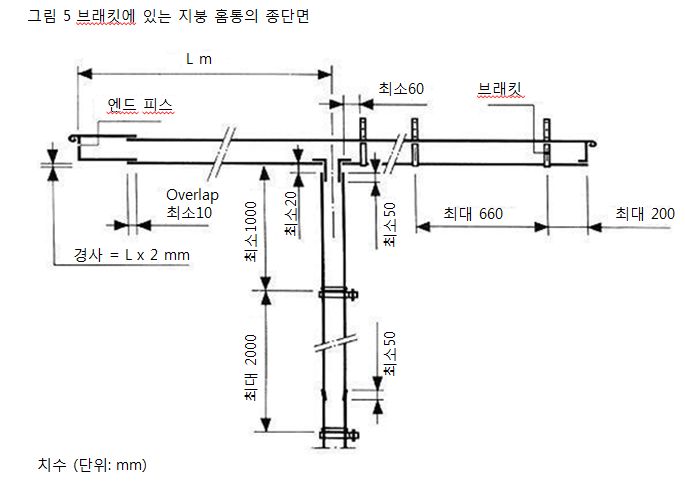

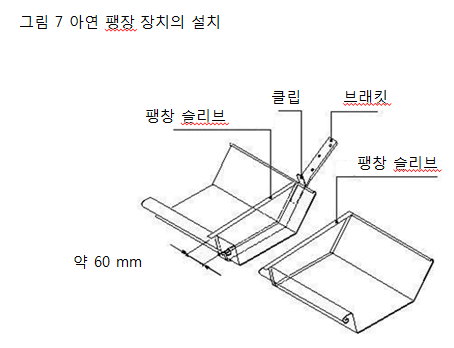

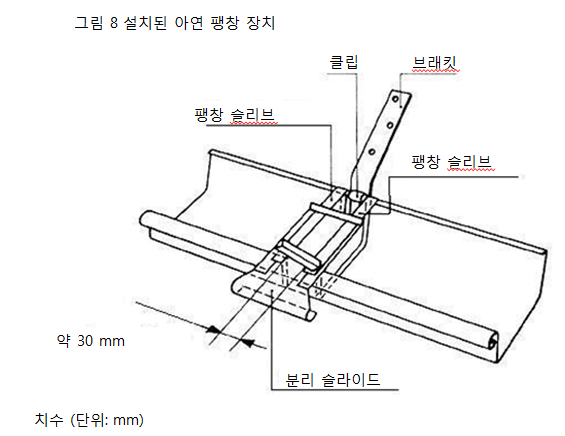

납땜네드징크조언TZ2를참고하시오: “네드징크NTZ®납땜.”브래킷과배출구피스의측면사이에거리는적어도60 mm가되어야한다. 그림5를참고하시오. 팽창장치는 항상 브래킷에 의해 지지되어야 한다. 그림 7,8,9를 참고하시오.

팽창

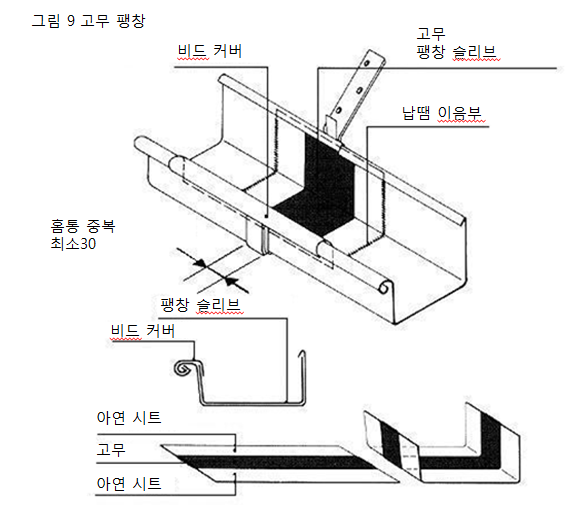

지붕홈통의팽창과수축을흡수하기위해팽창장치가필요하다. 언제어디서팽창장치를사용해야하는지가표1에나와있다.

표1 지붕홈통의팽창장치*

비드20mm 및 재료두께 0.80mm로 제공된홈통

(0.70mm의둘레300mm)

홈통건축

팽창슬리브가없는최대홈통길이(단위: m)

2 팽창장치사이에최대거리(단위: m)

홈통의 개발너비≤550 mm

홈통의 개발너비> 550 mm

기계적팽창*

고무팽창**

기계적팽창*

고무팽창**

박스내홈통











2 자유단****

12

12

9

9

6

1 자유단****

 6

 6

  4,5

  4,5

3

브래킷내홈통











2 자유단***

18

18

12

12

9

1 자유단***

 9

 9

 6

 6

  4,5

*    그림7 + 8참고    ***  자유로운팽창공간이최소10 – 15 mm가량있어야한다.
**   그림9를참고하시오  ****  자유로운팽창공간이최소20 mm 가량있어야한다.

나무상자내지붕홈통

공사

지지

지지대는구조건축물의 일부를 구성하며 주로 나무로 만들어진다. 네드징크NTZ®은대패질하지않은나무에직접그리고탁월하게적용될수있다. 접착방수목재를 함께 사용하지 않는 것이 좋다. 재해가발생한경우인클로징박스에물이남아있는것은좋지않다. 콘크리트하부구조물을 위해 하부에 대패질하지 않은 거친 나무부분을 먼저 장착할 것을 권장한다. 이것이불가능할경우아연바닥아래한겹의천연유리섬유3 – 5 mm를장착할수있다. 이렇게할경우아연 밑바닥의물로 인해 부식을 방지한다. 아연을 적용하기전에 지탱하는 나무상자가 깨끗한지 그리고 돌출한 못머리나 나사를 포함하고있지 않은지 확인하시오. 그런다음다양한위치에서상자를측정하고다음을측정해야한다:

  • 상부개방폭
  • 밑바닥폭
  • 나무상자의뒷면높이및전면높이의높이와기울기
  • 나무상자의전면높이가장자리의두께
  • 다양한홈통표면의길이

배출구피스의개방

지지상자건설시 배출구피스는 홈통이 수축하고 팽창할 수 있을만큼 충분히 넓어야 한다. 이것은 주위에 미끄러진 레인파이프가 있는 배출구피스가 왼쪽과오른쪽그리고최소5 mm의 다른 두방향으로 적어도20mm의 타원형구멍을갖추고있어야한다는것을의미한다. 그림10a와 10b를 참고하시오.

지붕홈통건축

측정된 지지상자의 도면을 만들고 아연– 티타늄홈통에 그리시오, 그림10 참고. 다음과같은기본규칙을준수해야한다:

  • 홈통의 상부개방폭은 박스의 상부개방폭보다 적어도 4 mm더 작아야한다.
  • 홈통의 밑바닥폭은박스의밑바닥폭보다적어도10mm더 작아야한다.
  • 홈통의 전면높이는 박스의 전면높이보다1-2 mm 더 커야한다.
  • 비드는 박스위가 아닌 박스의 가장자리앞에 늘어져야 한다.
  • 워터체크가 있는 홈통의 경우 뒷면높이는 전면높이보다 최소10 mm더 높아야한다.
  • 구부러진형태를포함하는상자의기울기와동일한홈통의기울기
  • EN612에 따른 추가치수비율
  • 홈통의끝은지지박스의끝과비교하여적어도10 mm의 공간이 있어야한다(이또한 “팽창”을 참고하시오).

사양

네드징크NTZ®로 만들어진 지붕홈통은EN 612를 충족해야 한다. 상자의크기가허용하는경우, 표준조립식홈통을이용하고그렇지않은경우네드징크NTZ®의 비표준홈통(맞춤식)을 이용하시오.

지붕홈통의 전처리

지붕홈통은 가급적 작업장에서최대한사전에처리해야한다, 즉:

·         홈통부품을알맞은길이로만드시오.

·         연귀를만드시오(될수있으면납땜으로)

·         엔드피스, 팽창슬리브 및배출구피스를납땜하시오.

이 또한 그림6,7,8을 참고하시오.

나무상자에 지붕홈통설치

클립

클립은 0.80mm의두께와70 mm의 최소폭을 가진 상자의전면높이의가장자리에부착된다. 최소길이 22 mm의 아연도금 또는 스테인리스스틸민머리못3개로클립을부착하시오. 클립사이의거리는중심에서중심까지최대660 mm이다.600mm의개발너비에서, 500 mm의최대클립거리가권장된다. 클립은 비드구멍의 최소3/4까지 들어맞고 홈통을 올바른 위치에 고정시키는 돌출부와 형태를 갖고 있어야 한다(그림10 참고). 같은거리에서나무로된뒷면높이에최소30 mm폭의클립이추가로부착되며이클립들은홈통의 워터체크위로 구부러진다. 그림10b를 참고하시오. 예를들어, 300 mm의밑바닥폭과700 mm의큰개발폭을가진홈통의경우, 바닥에이동식클립을장착할것을권장한다. 이바닥클립은무슨일이있어도홈통에납땜해서는안된다.

설치방향

홈통부품은슬로프에(저에서고)대해가급적왼쪽에서오른쪽으로설치해야한다.구조적조건으로인해이러한설치가어려울수있다. 다른설치방향을선택할때낮은쪽에서높은쪽으로설치하는것이왼쪽에서오른쪽으로설치하는것보다더욱중요하다(배수중복!).

설치

이제 비드가 있는 홈통부품은 고정클립위로 걸리며 최소10 mm의 중복으로 상자에 기울어진다. 홈통은 상자의바닥에눌리며수축하고 팽창할 때 홈통이 계속해서 움직일 수 있도록 워터체크위로 뒷면높이의 클립을 구부려 이위치에고정된다. 연귀를 장착한 후, 겹치는 이음부를 납땜할 수 있다. 반드시최소10mm의 납땜을통한흐름과최소10mm의오버랩이있어야한다. 납땜에 관해서는 네드징크조언TZ2: “네드징크NTZ®의 납땜”을 참고하시오.

팽창

지붕홈통의 팽창과 수축을 흡수하기 위해 팽창슬리브가 필요하다. 언제어디서팽창장치를사용해야하는지가표1에나와있다.
