빗물수직홈통 및 지붕홈통의 필요용량 결정

강우의 양.

이론적결과에서보여주듯이네덜란드에서 지리적 폭에 따른 최대 강우강도는 540 – 600 l/(s.ha)이다. 건물이나 집의 빗물-배수시스템이 이 자료를 근거로 할경우, 빗물–배수시스템은 절대 넘치지 않는다. 표준화에서, 이같은 폭우강도에 대한 홈통크기의 비용이, 드물게 발생하는 범람의 불편함을 상쇄하는 것이 현실적인가에 대한 질문이 제기되었다.

공공하수도의 용량이 충분하지 않다는 점을 고려해야 한다. 5년에한번꼴로빗물–배수시스템이 범람할 수 있다는 것을 예상하여 고려해야 한다. 이 위험은0 .03 l/sec.m²또는1.8 l / (min m²)의비의 강도를 수반한다. 지붕표면에 대한 강우의 양은 비의 강도(i) l/min를곱하는m²로효과적인 지붕표면에 의해 결정된다. 빗물-배수시스템의 치수는 시간단위당 방전강우량이 양으로 계산할 수 있다.

치수의계산.

지붕의 빗물-배수용량을 계산할 때, 빗물수직홈통의 치수와 빗물수직홈통의 수를 결정할 수 있으며 해당결과를 기반으로(표준) 홈통을 선택할 수 있다. 표준NEN 3215 (2007 nl) en NTR 3216 (2008 nl)은계산을 위한 가이드라인의 역할을 한다.

강우하중

지붕에 대한 강우의 양(Qh)은 다음공식으로 결정된다:

Qh =  ( αx i ) x ( ßx F )  공식1
Qh =   빗물하중(단위: l/min.)

표1  1.8 l / (min,m²)의강우강도(i)에서빗물수직홈통에 대한 하중을 결정하기 위한 감소인자

지붕에대한예시를보려면그림 1, 2 3, 4를참고하시오.

α =  평평한 지붕의 강우강도에 대한 감소인자
α =  자갈밸러스트를 갖춘 0.60평평한 지붕
α =  기타 평평한 지붕의 경우 0.75

       평평한 지붕이 느린속도로 물을 배출할 때, 기타 모든 경우. (따라서모든각도의지붕)

       α = 1 적용,
i   =  강우강도 및 1.8L/ (분, m²)
ß =  지붕폭에 대한 감소인자는 지붕의 각도에 의해 결정된다.
F  =  지붕의 표면

지붕표면“F”

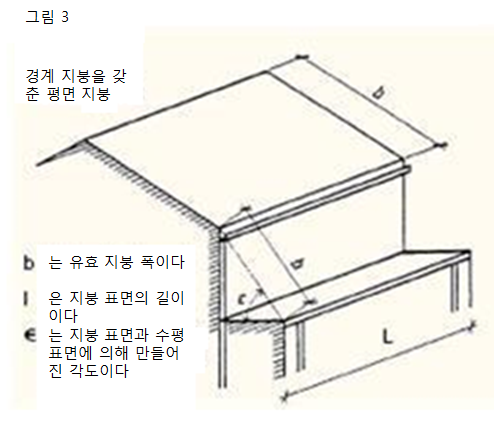

그림1, 2, 3과4는다른 지붕형태를 보여준다.

지붕표면“F”의결정

지붕표면은지붕표면의유효폭(b)과길이(l)의산물에의해결정된다. 유효폭은감소인자ß에의해결정된다.

지붕의유효폭과감소인자ß
지붕물매ε는 감소인자ß를결정한다. 벽또한빗물의 배출에 기여한다(ß= 0.3). 그것은수평투영이적용되지않은표준에표시된다. 표1은다양한지붕물매에대한감소인자를나타낸다.

평평한지붕에대한감소인자α
평평한지붕의경우, 지붕배출구로의빗물배출이 느려진다. 이를위하여, 1.8 l/(min, m²)의강우강도(i)를인자α와 곱한다. 표1을참고하시오.

감소인자α와ß가표1에요약되어 있다. 이제강우QH의 총량은 공식1에 의해 결정될 수 있다.

빗물수직홈통결정

빗물수직홈통의수(n)를먼저결정해야한다. 공식1 로부터 l/min로배출되어야 하는 빗물의 양을 알 수 있다.

사전조건:

• 지붕홈통길이당빗물수직홈통의수, 표2를참고하시오.
• 지붕표면m²당빗물수직홈통의수, 표3을참고하시오.

표2.
지붕홈통길이당빗물수직홈통의최소숫자

치수
연결된빗물수직홈통당지붕홈통의빗물수직홈통최대길이

Ø  70 mm 10 m
Ø  80 mm 20 m
Ø100 mm 20 m
Ø120 mm 20 m

표3.
지붕표면당 지붕배출구의 수

먼저구조설계에의해숫자가결정된다.

평평한지붕의경우:
2개의지붕배출구사이의거리를10-20m로 제한해야 한다. 평평한 지붕의 모서리에서 최소1 m 떨어진 곳에 지붕배출구를 배치하시오.

빗물수직홈통당배출되는물의 양은“Qh :n” in l/min.이다.
(n) =배출구의수.

표4는부수적으로따라오는가장작은표준지붕홈통의선택을보여준다.

빗물수직홈통의수는상황에 따라 증가할 수 있다. 언제나 필요한 최소크기보다 큰 홈통을 적용할 수 있다. 물론지붕홈통은경사져야하고낮은곳에서높은곳으로설치되어야한다. 지붕홈통과빗물수직홈통의설치에 대한 자세한 내용은 네드징크조언TZ1를 참고하시오.

산술예시들

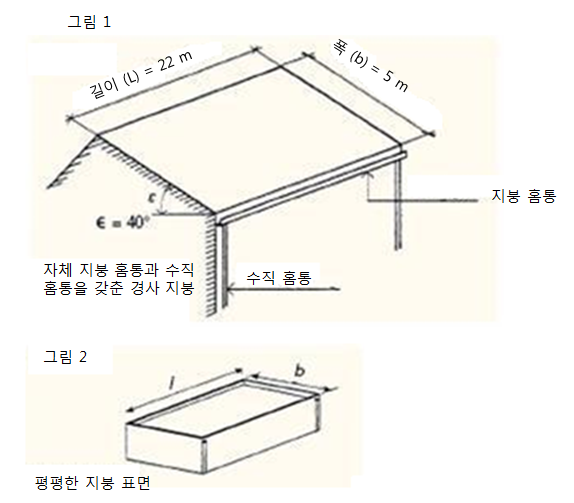

예시그림1

치수.

(L) = 22 m, (b) = 5 m, 지붕물매ε= 40°
단일지붕α= 1 및ß= 1, 표1을참고하시오
빗물의 양계산
Qh = αx i x ßx F
= 1 x 1,8 x 1 x (22 x 5)
= 198 l/min.

빗물수직홈통의 수:
사전조건,

1.    지붕표면당 지붕배출구의수:
지붕표면(F) = 110 m2   min.2 빗물수직홈통, 표3을참고하시오

2.    지붕홈통길이당 빗물수직홈통의 수:
홈통길이22 m ? min.2 수직홈통Ø80 mm, 표2를참고하시오. (팽창장치필요).

빗물수직홈통의선택:
2 빗물수직홈통? 99 l/min  ?  표4  ?  Ø80 mm

지붕홈통의선택은박스형홈통B37또는중단식홈통M37이며자세한내용은표4를참고하시오(37은cm로개발너비를표시).

표 4

*    표준빗물수직홈통
**   B = 박스형홈통37/44/55 = 개발너비 (단위: cm).
     M = 중단식홈통

    빗물수직홈통을 위한 배출구피스는 빗물수직홈통의 공칭크기보다 작은 최소4mm의 내부직경 (di)을 갖는다.

배출구피스의 이 내부직경은 빗물수직홈통의 유입용량을 결정한다.

예시그림 4

컴파일지붕표면

(L) = 22 m, (b) = 9 mm, ε = 30°
단위l/min의 빗물양Q는:
Qh = α x (i) x ßx (F) (l x b)   α = 1  ß= 1, 표 1을참고하시오
    =  1 x 1,8 x 1 x (22 x 9) = 357 l/min

빗물수직홈통의 수:
사전조건:

1.    지붕표면당지붕배출구의수:
지붕표면= 100 m²? min. 2 빗물수직홈통

2.    지붕홈통길이당 빗물수직홈통의 수:
홈통길이22 m? min. 2 수직홈통Ø80 mm,
표2를참고하시오. (팽창슬리브필요)

빗물수직홈통선택

·         빗물수직홈통? Ø100 mm당2 빗물수직홈통? 180 l/min에 대해서는 표 4를참고하시오

또는

·         빗물수직홈통? Ø80 mm당4 빗물수직홈통? 90 l/min에 대해서는 표 4를참고하시오

지붕홈통선택
Ø100 mm파이프의 경우 최소박스형홈통B44또는 중단식홈통M44
Ø  80 mm 파이프의 경우 최소박스형홈통B37 또는 중단식홈통M37
(44 또는37은 개발너비를 표시한다(단위: cm)).
