빗물관
빗물수직홈통및부속물
사양
빗물수직홈통은네드징크NTZ®으로 제작되며 EN 612를 충족해야 한다. 현재크기는 80-100 mm이며재료두께는0.65 mm이다. Ø80mm파이프를 사용하는 경우가 많다. 직사각형파이프역시자주사용된다. 하나의직각이100 mm인경우두께는0,65 mm이다. 이면이100이고120 mm이하인경우두께가0,70 mm이다. 직각면이120 mm인경우최소두께는0.80 mm이다.
표준길이2-3m
비표준조립식빗물수직홈통은도매무역을 통해 도면에 따라 주문할 수 있으며(길이최대 3m) 또는 네드징크NTZ®를이용하여금속작업자에의해제작될수있다. 비표준조립식빗물수직홈통도EN 612을충족시켜야한다. 부속물: 벤드, 리스, 클램프등은도매무역으로부터 도면에 따라 표준으로 주문하거나 네드징크NTZ®를이용하여금속작업자에의해제작될수있다.
브래킷
브래킷은빗물수직홈통에조정되어야하며일반적으로 용융아연도금강철로 만들어진다.
브래킷부착

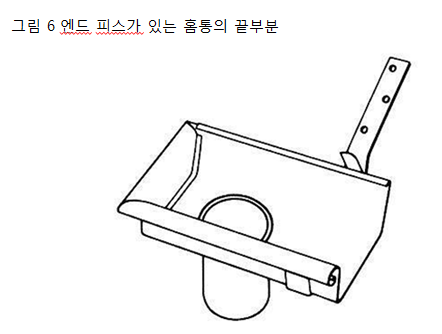

브래킷은최대2m 거리에부착되어야하며상부브래킷은홈통바닥아래최소1m에설치해야한다. 그림6을참고하시오. 벤드에의해홈통의움직임(팽창)이흡수되면홈통바닥까지브래킷의거리는1m보다작을수있다. 브래킷부착은브래킷 제조업체의 지침 또는 사양에 따라 진행해야 한다.
빗물수직홈통의설치

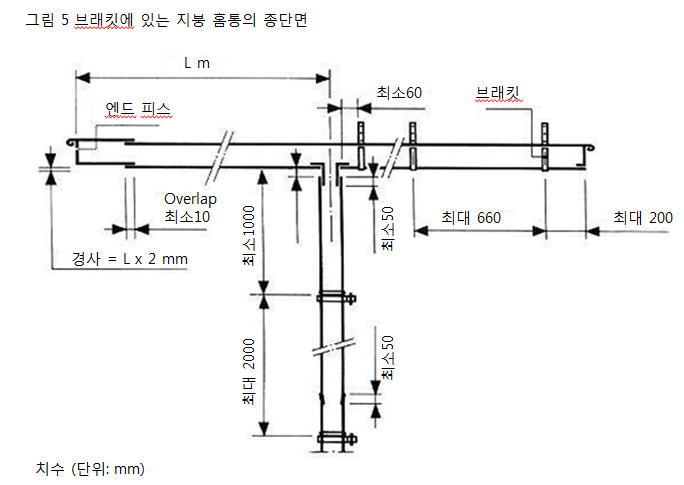

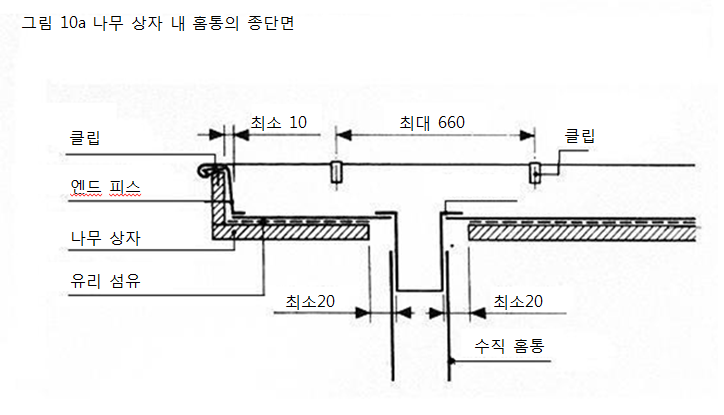

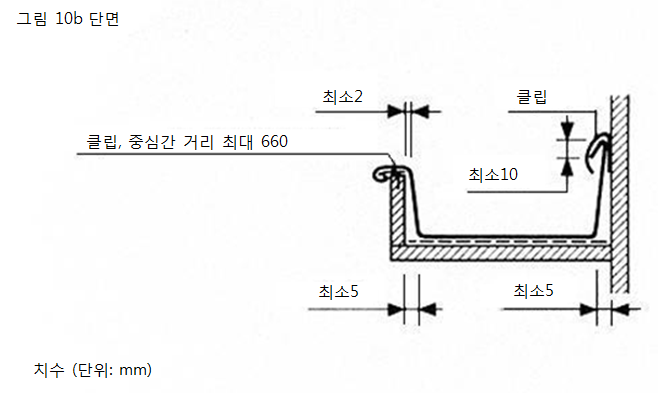

빗물관은위에서아래로걸린다. 빗물수직홈통은서로에게미끄러져들어가최소50 mm가겹치게된다. 각배관의길이는적어도한번브래킷되어야한다. 브래킷은파이프의팽창을허용해야하며납땜리스는늘어짐을 방지한다. 배관의상단짧은길이는홈통의아래쪽에대해누르지못할수있으므로적어도20 mm의공간을갖고있어야한다. 배출구피스는수직홈통으로최소50 mm미끄러져들어가야하며따라서돌출배출구피스의길이는최소70mm가되어야한다. 그림5와10을참고하시오
특수건축물
빗물수직홈통이하수구에 세로선으로 이어지지 않는 경우, 지그재그라인으로된 배관의 짧은길이는 가장 낮은지점으로 이어져야 한다. 벤드나점프를사용하거나연귀로만들어진배관길이의 주문품을 사용할 수 있다. 배관의 경사진 짧은길이와 배관의 앞길이 사이에 코너는120 °보다 작아서는 안된다. 사양에서따로요구하지않는경우빗물수직홈통의경사는미터당최소5 mm가되어야한다.
